各类紧固件标号的含义,值得收藏!

文章出处:责任编辑:人气:-发表时间:2015-12-10 10:29【

从事紧固件行业这么多年,你清楚紧固件上标号的含义吗?

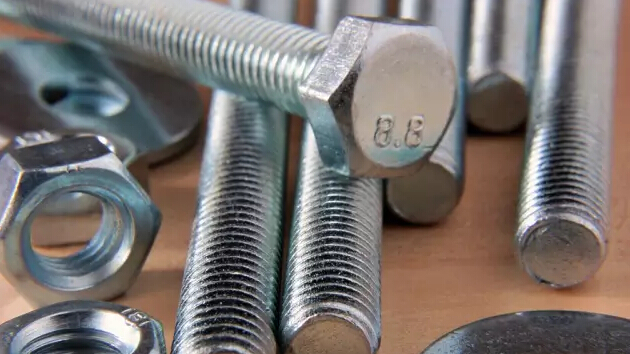

钢结构连接用螺栓性能等级分为3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。例如:


性能等级4.6级的螺栓,其含义是:

1、螺栓材质公称抗拉强度达400MPa级;

2、螺栓材质的屈强比值为0.6;

3、螺栓材质的公称屈服强度达400×0.6=240MPa级。

性能等级10.9级高强度螺栓,其材料经过热处理后,能达到:

1、螺栓材质公称抗拉强度达1000MPa级;

2、螺栓材质的屈强比值为0.9;

3、螺栓材质的公称屈服强度达1000×0.9=900MPa级。

螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的,设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa。

8.8 公称抗拉强度800N/MM2,公称屈服强度640N/MM2。

一般的螺栓是用"X.Y"表示强度的,X*100=此螺栓的抗拉强度,X*100*(Y/10)=此螺栓的屈服强度(因为按标识规定:屈服强度/抗拉强度=Y/10)。

如4.8级,则此螺栓的抗拉强度为:400MPa;屈服强度为:400*8/10=320MPa。

另:不锈钢螺栓通常标为A4-70,A2-70的样子,意义另有解释。

度量:当今世界上长度计量单位主要有两种,一种为公制,计量单位为米(m)、厘米(cm)、毫米(mm)等,在欧州、我国及日本等东南亚地区使用较多,另一种为英制,计量单位主要为英寸(inch),相当于我国旧制的市寸,在美国、英国等欧美国家使用较多。

1、公制计量:(10进制) 1m =100 cm=1000 mm

2、英制计量:(8进制) 1英寸=8英分 1英寸=25.4 mm 3/8¢¢×25.4 =9.52

3、1/4¢¢以下的产品用番号来表示其称呼径,如: 4#, 5#, 6#, 7#, 8#,10#,12#

螺 纹

一、螺纹是一种在固体外表面或内表面的截面上,有均匀螺旋线凸起的形状。


根据其结构特点和用途可分为三大类:

(一)、普通螺纹:牙形为三角形,用于连接或紧固零件。普通螺纹按螺距分为粗牙和细牙螺纹两种,细牙螺纹的连接强度较高。

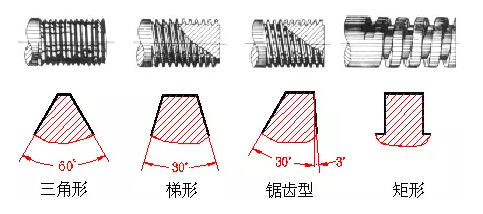

(二)、传动螺纹:牙形有梯形、矩形、锯形及三角形等。

(三)、密封螺纹:用于密封连接,主要是管用螺纹、锥螺纹与锥管螺纹。

二、螺纹配合等级:

螺纹配合是旋合螺纹之间松或紧的大小,配合的等级是作用在内外螺纹上偏差和公差的规定组合。

(一)对统一英制螺纹,外螺纹有三种螺纹等级:1A、2A和3A级,内螺纹有三种等级:1B、2B和3B级,全部都是间隙配合。等级数字越高,配合越紧。在英制螺纹中,偏差仅规定1A和2A级,3A级的偏差为零,而且1A和2A级的等级偏差是相等的。等级数目越大公差越小。

1、1A和1B级,非常松的公差等级,其适用于内外螺纹的允差配合。

2、2A和2B级,是英制系列机械紧固件规定最通用的螺纹公差等级。

3、3A和3B级,旋合形成最紧的配合,适用于公差紧的紧固件,用于安全性的关键设计。

4、对外螺纹来说,1A和2A级有一个配合公差,3A级没有。1A级公差比2A级公差大50%,比3A级大75%,对内螺纹来说,2B级公差比2A公差大30%。1B级比2B级大50%,比3B级大75%。

(二)公制螺纹,外螺纹有三种螺纹等级:4h、6h和6g,内螺纹有三种螺纹等级:5H、6 H、7H。(日标螺纹精度等级分为I、II、III三级,通常状况下为II级)在公制螺纹中,H和h的基本偏差为零。G的基本偏差为正值,e、f和g的基本偏差为负值。如图所示:

1、H是内螺纹常用的公差带位置,一般不用作表面镀层,或用极薄的磷化层。G位置基本偏差用于特殊场合,如较厚的镀层,一般很少用。

2、g常用来镀6-9um的薄镀层,如产品图纸要求是6h的螺栓,其镀前螺纹采用6g的公差带。

3、螺纹配合最好组合成H/g、H/h或G/h,对于螺栓、螺母等精制紧固件螺纹,标准推荐采用6H/6g的配合

三、自攻、自钻螺纹的主要几何参数:

(一)、大径/牙外径(d1),为螺纹牙顶重合的假想圆柱直径。螺纹大径基本代表螺纹尺寸的公称直径。

(二)、小径/牙底径(d2):为螺纹牙底重合的假想圆柱直径。

(三)、牙距(p):为相邻牙在中经线上对应两点的轴向距离。在英制中以每一英寸(25.4mm)内的牙数来表明牙距。

下表列举常用规格的牙距(公制)牙数(英制)

1、公制自攻牙:

规格:S T 1.5、S T1.9、S T2.2 、S T2.6、S T2.9、S T3.3、S T3.5、S T3.9、S T4.2、S T4.8、S T5.5、S T6.3、S T8.0、S T9.5

牙距:0.5、0.6、0.8、0.9、1.1、1.3、1.3、1.3、1.4、1.6、1.8、1.8、2.1、2.1

2、英制自攻牙:

规格:4# 、5#、6#、7#、8#、10#、12#、14#

牙数:AB牙 24、20、20、19、18、16、14、14

A牙 24、20 、18 、16、15、12、11、10
